煤質顆?；钚蕴吭囼灧椒ā瘘c的測定GB/T 7702.9-1997

中華人民共和國國家標準《煤質顆?；钚蕴吭囼灧椒ā瘘c的測定》，標準號：GB/T 7702.9-1997（本標準現行）代替GB/T 7702.9-87。

前言

本標準是根據美國試驗與材料協會標準ASTM D 3466-76（認證1993年）《活性炭著火溫度的試驗方法》，對GB 7702.9-87進行修訂的，在主要技術內容上等效采用ASTM D 3466-76（認證1993年）的標準內容。著火點的測定由GB 7702.9-87的著火點測定裝置，改為本標準的著火點測定裝置，與ASTM D 3466-76（認證1993年）一致。

本標準發布實施后與國家標準合訂本《煤質顆?；钚蕴俊?GB/T7701.1~7701.7-1997)配套使用。

本標準從生效之日起，同時代替GB 7702.9-87。本標準實施過渡期為一年。

本標準由中國兵器工業總公司提出。

本標準由中國兵器工業標準化研究所歸口。

本標準起草單位：山西新華化工廠。

本標準主要起草人：王悅義、張旭、張重杰、王建光、張麗榮。

本標準首次發布1987年4月。

本標準委托山西新華化工廠負責解釋。

1 范圍

本標準規定了煤質顆粒活性炭著火點測定所需儀器和材料、測定步驟及測定結果的處理等內容。

本標準適用于煤質顆粒活性炭著火點的測定，也適用于其他顆粒活性炭著火點的測定。

2 引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

GB/T 7702.1-1997 煤質顆?；钚蕴吭囼灧椒ā值臏y定

GB/T 7702.2-1997 煤質顆?；钚蕴吭囼灧椒ā６鹊臏y定

3 方法提要

在空氣流中按一定升溫速率加熱試樣，隨著溫度的上升，炭樣溫度會突然超過進入炭層空氣流的溫度，此時的溫度即為著火點。

4 儀器、裝置、材料

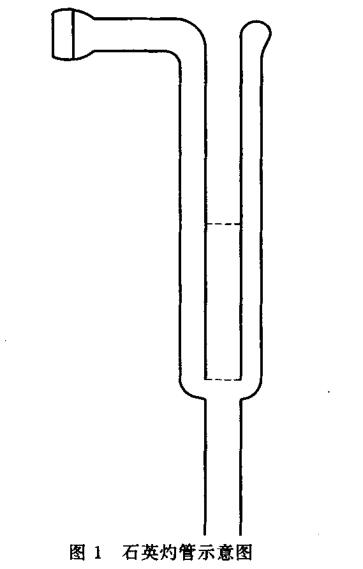

4.1 石英灼管（見圖1）。

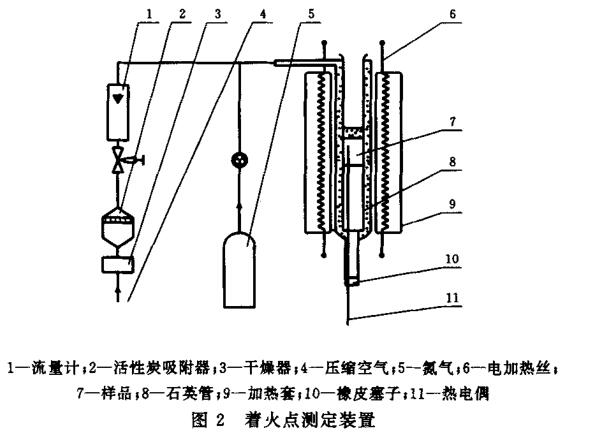

4.2 著火點測定裝置（見圖2）。

4.3 熱電偶：WREK-112Kφ3×50。

4.4 自動平衡記錄儀：XWF-100K（0-600）。

4.5 流量計：0~20L/min。

4.6 氮氣。

4.7 調壓器（或程序升溫器）。

4.8 篩子：φ200×50/1.00-方孔GB 6003-85。

5 樣品及其制備

對所送樣品用四分法取出試樣。

6 測定步驟

6.1 按GB/T 7702.2-1997中第6章的方法篩試樣35mL，。除去炭粉。

6.2 將試樣填充石英灼管，炭層高度25mm±1mm，熱電偶尖端置于炭樣上端四分之三處。

6.3 用潔浄、干燥的空氣以20L/min的流量吹1h（調圧器輸出電壓為零）。

6.4 把空氣流量調至（14.7±0.3）L/min。

6.5 調節調圧器（或程序升溫器），使通往炭樣的空氣流溫度以大約10℃/min的速率升高。當空氣溫度達到約150℃時，改變升溫速率至2~3℃/min。

6.6 保持2~3℃/min的升溫速率，直至熱電偶測得炭層溫度突然升高著火。

6.7 發生著火時，立刻切斷空氣流，并通入氮氣滅火。

6.8 重復6.1至6.7步驟，再做一份試樣。

7 測定結果的處理

7.1 自動平衡記錄儀根據熱電偶輸出繪制時間-溫度關系曲線（見圖3），在著火前后的溫度曲線劃切線，切線的交點所對應的溫度值即為著火點溫度。

7.2 兩份試樣各測定一次，允許差應小于20℃。結果以算術平均值表示，精確至整數位。

8 試驗報告

按GB/T 7702.1-1997第7章的規定執行。
